超越五类非屏蔽室外填充通信用水平对绞对称电缆系列
产品采用:
10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T
产品特色:
物理/电气特性
|
|
|
|
|
|
|
|
传播时延差(最大)
|
45ns/100m
|
特色阻抗
|
4-100MHz 100
±
15
Ω
|
|
|
|
|
工作电容(最大)
|
5.6nF/100m
|
直流电阻(最大)
|
9.5
Ω
/100m at 20
℃;
|
|
|
|
|
导体间介电强度(最小)
|
2.5kV/2s
|
允许弯曲半径
|
不低于
8
倍电缆外径
|
|
|
|
|
传输性能
|
|
|
|
|
|
|
|
频率
Frequency
(MHz)
|
近端串
文章衰减
NEXT
(Min)
(dB/100m)
|
近端串
文章衰减
功率和
PSNEXT
(
Min
)
(dB/100m)
|
远端串
文章衰减
ELFEXT
(
Min
)
(dB/100m)
|
远
捧串
文章衰减
功率和
PS
ELFEXT
(
Min
)
(dB/100m)
|
回波吃
RL
(
Min
)
(dB)
|
传播相速度
Phase velocity
(
Min
)
(m./s)
|
彼此时延
Phase delay
(
M
ax)
(ns/100m)
|
4
|
66.3
|
63.3
|
56
|
53
|
23
|
0.604c
|
552
|
8
|
61.8
|
58.8
|
49.9
|
46.9
|
24.5
|
0.610c
|
547
|
10
|
60.3
|
57.3
|
48
|
45
|
25
|
0.61
2
c
|
545
|
16
|
57.2
|
54.2
|
43.9
|
40.9
|
25
|
0.614c
|
543
|
20
|
55.8
|
52.8
|
42
|
39
|
25
|
0.615c
|
542
|
25
|
54.3
|
51.3
|
40
|
37
|
24.3
|
0.616c
|
541
|
31.25
|
52.9
|
49.9
|
38.1
|
35.1
|
23.6
|
0.617c
|
540
|
62.5
|
48.4
|
45.4
|
32.1
|
29.1
|
21.5
|
0.619c
|
539
|
100
|
45.3
|
42.3
|
28
|
25
|
20.1
|
0.620c
|
538
|
使用温度:-20℃~﹢60℃
室外超五类非屏蔽填充数字通信用水平对绞对称电缆
UTP CAT5e (HSYY5e)

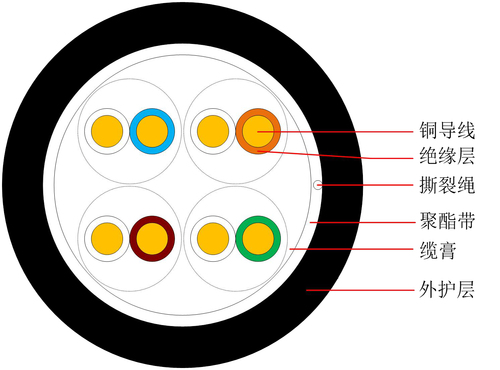

产品结构图:

产品描述:
UTP CAT5e HSYY5e (超越5接近、聚乙烯绝缘、聚乙烯护套、油膏填充)
实行规范:
YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆
结构参数
型号
|
线规
|
对数
|
他径(mm)
|
HSYY5e
|
24AWG
|
4
|
7
|
