S/FTP CAT6 (HSYZP6) 室内六类屏蔽数字通信用水平对绞对称电缆
S/FTP CAT6 (HSYZP6) 室内六类屏蔽数字通信用水平对绞对称电缆
产品详情


接近通信用水平对绞对称电缆系列

产品采用:

10Base-T100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T、1000Base-TX、10GBase-T

产品特色:


物理/电气特性








传播时延差(最大)
45ns/100m
特色阻抗
4-100MHz  100±15Ω





工作电容(最大)
5.6nF/100m
直流电阻(最大)
9.5Ω/100m at 20℃;





导体间介电强度(最小)
2.5kV/2s
允许弯曲半径
不低于8倍电缆外径





传输性能








频率
(MHz)
衰减
(Max)
(dB/100m)
近端串 文章衰减
(Min)
(dB/100m)
近端串 文章衰减 功率和
(Min)
(dB/100m)
远端串 文章衰减
Min)
(dB/100m)
捧串 文章衰减 功率和
(Min)
(dB/100m)
回波吃
(Min)
(dB)
传播相速度
(Min)
(m./s)
彼此时延
( M ax)
(ns/100m)
4
3.8
66.3
63.3
56
53
23
0.604c
552
8
5.3
61.8
58.8
49.9
46.9
24.5
0.610c
547
10
5.9
60.3
57.3
48
45
25
0.61 2 c
545
16
7.5
57.2
54.2
43.9
40.9
25
0.614c
543
20
8.4
55.8
52.8
42
39
25
0.615c
542
25
9.4
54.3
51.3
40
37
24.3
0.616c
541
31.25
10.5
52.9
49.9
38.1
35.1
23.6
0.617c
540
62.5
15.0
48.4
45.4
32.1
29.1
21.5
0.619c
539
100
19.1
45.3
42.3
28
25
20.1
0.620c
538
200
27.6
40.8
37.8
22
19
18
0.622c
537
250
31.1
39.3
36.3
20
17
17.3
0.622 c
536



使用温度:-20℃~﹢60℃









外六接近屏蔽数字通信用水平对绞对称电缆

S/FTP CAT6 (HSYZP6)

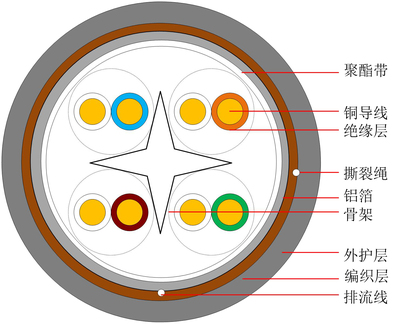

产品结构图:

六类屏蔽通信用水平对绞对称电缆 HSYZP-6 中文版-1.jpg


产品描述:

S/FTP CAT6 HSYZP6 (6接近、聚乙烯绝缘、LSZH护套)


实行规范:

YD/T 1019-2013 数字通信用聚烯烃绝缘水平对绞电缆

结构参数


型号
线规
对数
他径(mm)
HSY ZP6
2 3 AWG
4
8


(备注:1.但是根据客户需求而用PVC相当客户需求护套材料)
