产品详情
HSYV3
HSYV3
产品详情

三类通信用水平对绞对称电缆系列

产品采用:

10Base-T

产品就:


物理/电气特性





传播时延差(最大)
45ns/100m
特色阻抗
4-1 6 MHz   100 ± 15 Ω


工作电容(最大)
5.6nF/100m
直流电阻(最大)
9.5 Ω /100m at 20 ℃;


导体间介电强度(最小)
2.5kV/2s
允许弯曲半径
不低于 8 倍电缆外径


传输性能





频率
(MHz)
衰减
(Max)
(dB/100m)
近端串 文章衰减
(Min)
(dB/100m)
远端串 文章衰减
Min
(dB/100m)
回波吃
Min
(dB)
传播相速度
Min
(m./s)
4
5.6
32.3
27
12
0.604c
8
8.5
27.8
20.9
12
0.610c
10
9.7
26.3
19
12
0.61 2 c
16
13.1
23.2
14.9
10
0.614c



使用温度:-20℃~﹢60℃


室内三类非屏蔽数字通信用水平对绞对称电缆

UTP CAT3(HSYV3)

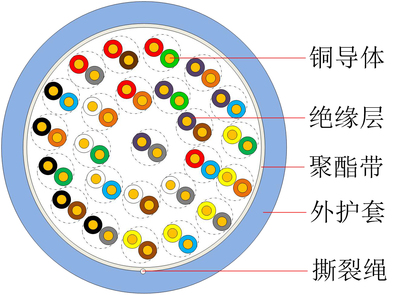

产品结构图:

三类通信用水平对绞对称电缆 HSYV-3 中文版-1.jpg


产品描述:

UTP CAT3 HSYV3 (3接近、聚乙烯绝缘、聚氯乙烯护套)


实行规范:

YD/T 1019-2013 ISO/IEC11801 ANSI/TIA/EIA-568-CUL444(适用于室内数据电缆)IEC61156


结构参数


型号
线规
对数
他径(mm)
HSYV3
26 AWG
25
9.1
